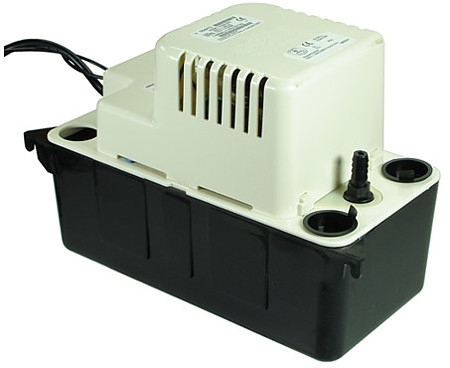

Kondensatpumpe Little Giant VCMA-20 S

Pumpe mit Sammelbeälter und Schwimmerschalter. Geeignet zum Abfördern von Kondensatwasser bei Kälteanlagen und Klimaanlagen, bei denen kein direkter Abfluss vorhanden ist.

Bei Überlaufgefahr kann die Klimaanlage über einen Alarmgeber abgeschaltet werden.

Förderleistung 4,9 l/min., Förderhöhe 4,4 m

Aufbau

Die Pumpeneinheit besteht aus einem Sammelbehälter, in den eine Tauchpumpe eintaucht. Die Pumpe kann aufgestellt oder mit Befestigungslaschen an der Wand montiert werden betrieben werden.
Zur Vermeidung von Schäden verfügt die Pumpe über einen potentialfreien Überlauf-Schutzschalter, mit dem über einen Niederspannungstromkreis die Heizung oder Klimaanlage abgeschaltet werden kann. Zusätzlich kann der Schalter zur Auslösung einer Alarmschaltung verwendet werden.

Funktion

Über einen Schlauch wird das von der Verdampferschlange einer Klimaanlage abtropfende Wasser in den Sammelbehälter geleitet und von dort abgepumpt.
Die Pumpe wird von einem Schwimmerschalter eingeschaltet, wenn im Tank ein Wasserstand von ca. 60 mm Höhe erreicht ist. Bei einem Wasserstand von ca. 30 mm wird die Pumpe abgeschaltet.

Wasserabfluß

An den Abgangsstutzen wird ein flexibler Schlauch angeschlossen, der zunächst nach oben verlegt werden wollte. Vom höchsten Punkt der Schlauchverlegung sollte der Schlauch bis zum Abfluss wieder bis unter die Höhe der Unterkante der Pumpeneinheit geführt werden.

Technische Daten

Spannung: 230 V

Leistung: 60 W

Förderleistung max. 4,9 l/min.

Förderhöhe max. 4,4 m

Behältervolumen: 1,7 Liter

Schlauchanschluß: 3/8"

Abmessungen (HxLxB): 175 x 230 x 113 mm

Gehäusematerial: ABS

Gewicht: 1,8 kg

Lieferumfang: Kondensatpumpe mit Rückschlagventil
