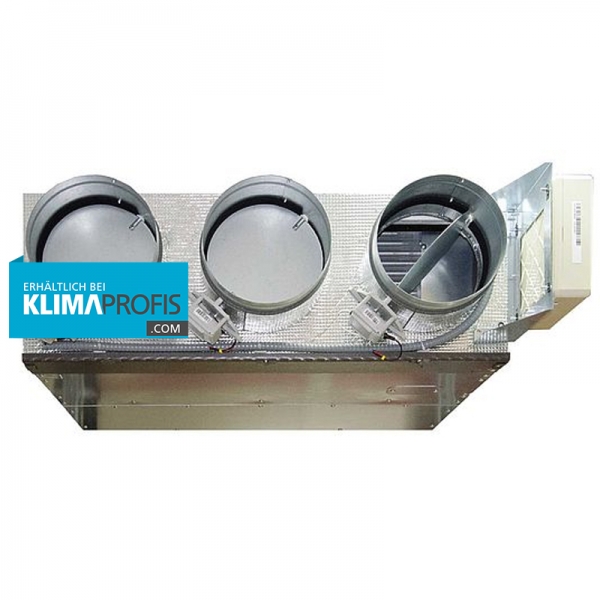

Klimatisierung durch Zonenregelung 3-Zonenadapter S ohne Fernbedienung

Der Mehrzonen-Kanaladapter für FDUM und FDU-Kanalgeräte FDU (FDUM 40-50 VF ,FDUM 22-56 KXE6F  FDU 40-56 KXE6F) der FDS- bzw. KX-Serie ermöglicht die individuelle Temperatursteuerung einzelner Zonen mithilfe von Fernbedienungen.

Geräteaufbau

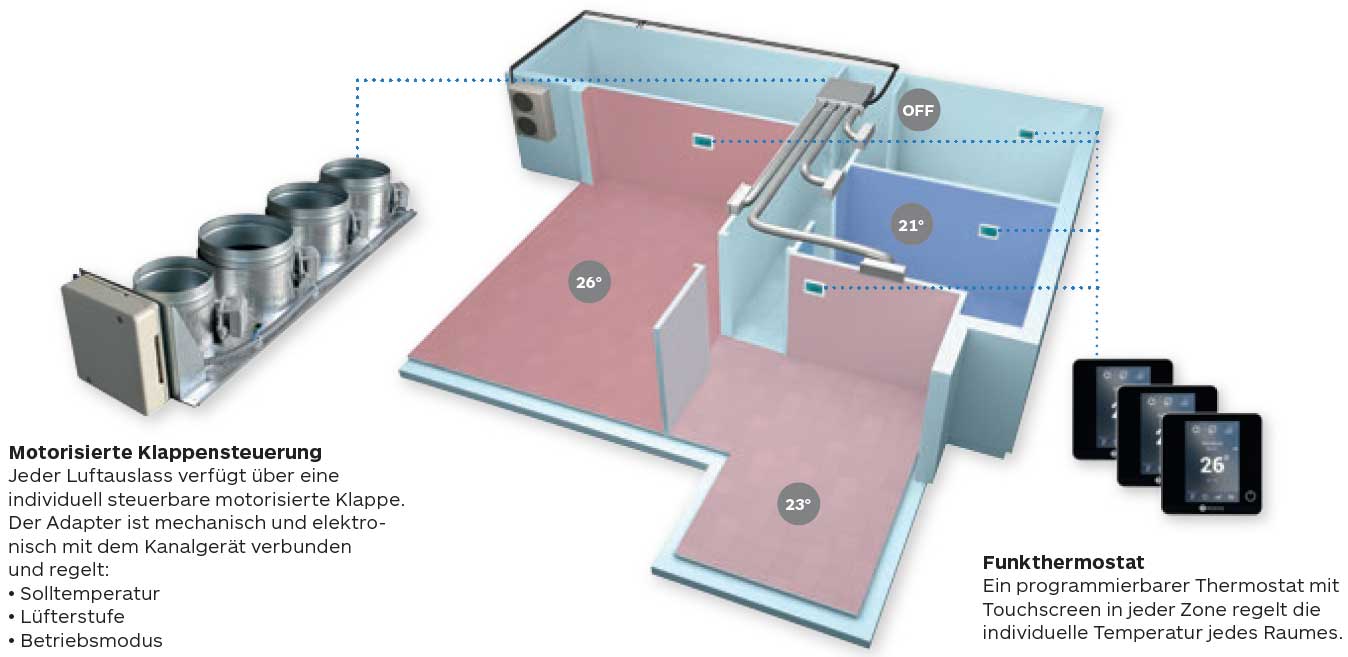

Das Regelsystem des Mehrzonenadapters besteht aus einem isolierten Adapter mit drei motorisierten Regelklappen, die am Zuluftaustritt eines MHI-Kanalgeräts vom Typ FDUM 40-50 VF, FDUM/FDU 22-56 KXE6F montiert werden und aus der am Adapter angebrachten Hauptplatine. Diese ist durch einen Schaltkasten geschützt und übernimmt die Regelung der motorisierten Regelklappen in Verbindung mit den optionalen Zonenfernbedienungen. Das System zeichnet sich durch eine einfache Plug- & Play-Installation aus.

Die Hauptplatine ist für die proportionale Regelung der Regelklappen verantwortlich und entscheidet über den Betriebszustand des angeschlossenen MHI-Innengerätes. Die Spannungsversorgung (230V/1Ph/50Hz) erfolgt direkt an der Hauptplatine des Mehrzonenadapters. Folgende Anschlüsse sind gegen Überstrom geschützt und auf der Hauptplatine zu finden:

• 3 Fernbedienungsbus-Anschlüsse für die Verbindung von maximal 6 optionalen Kabelfernbedienungen (maximal 1 Blueface-Kabelfernbedienung)
• 1 XY-Bus Anschluss für die Verbindung zum MHI-Innengerät über ein speziell entwickeltes MHI-Kommunikationsgateway
• 1 Erweiterungsanschluss (RS485) für die Kommunikation mit einer übergeordneten GLT via Modbus RTU Protokoll
• 1 integrierter Funkemitter zur Kommunikation mit den kabellosen Funkfernbedienungen
• 6 Fensterkontakte zur ON/OFF-Regelung einzelner Zonen
• 6 Ausgänge zur Ansteuerung der motorisierten Regelklappen

Das MHI-Kommunikationsgateway ermöglicht die vollständige Integration des Mehrzonenadapters in die Regelung des MHI-Innengerätes via Anbindung an den XY-Bus. Dadurch werden folgende Funktionen ermöglicht:

• Auswahl des Betriebsmodus unabhängig von der MHI-Kabelfernbedienung
• Dynamische Regelung des Innengerätes in Abhängigkeit von den thermischen Lasten in den zu klimatisierenden Räumen
• Automatische Anpassung der Lüfterstufe des Innengeräts proportional zu der Anzahl der zu klimatisierenden Zonen

Die hocheffizienten motorisierten Regelklappen sind am Adapter befestigt und für die raumlufttechnische Anbindung geeignet. Die Klappenmotoren werden mit 12 V Gleichstrom nur während des Öffnungs-/Schließvorgangs direkt von der Hauptplatine des Mehrzonenadapters angesteuert, um den Energieverbrauch des Adapters gering zu halten. Die Regelklappen sind in der Lage, den Luftvolumenstrom für jede Zone proportional zu regeln. Im Zuge der Inbetriebnahme können die Volumenströme der unterschiedlichen Zonen durch zwei Endlagenschalter eingemessen und abgeglichen werden.

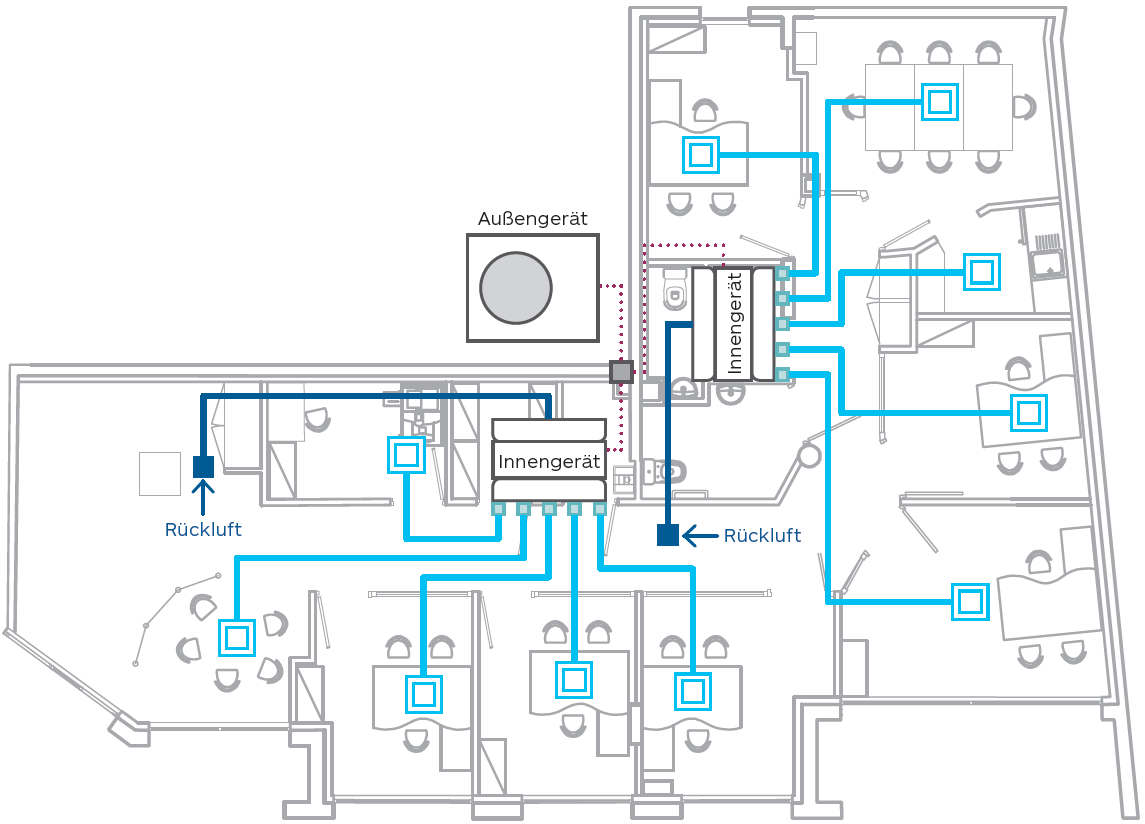

Beispielinstallation Mehrzonen-Kanalsystem

Steuerung und Regelung

Die Regelung der zu klimatisierenden Zonen erfolgt über optionale Fernbedienungen, die mit Temperaturfühlern ausgestattet die klimatischen Komfortansprüche der Benutzer erfüllen und gleichzeitig den Betrieb des Klimageräts hinsichtlich der Energieeffizienz optimieren. Mehrere Auslässe des Mehrzonenadapters können einer Fernbedienung zugeordnet werden. Eine Fernbedienung wird im Zuge der Inbetriebnahme als Master definiert, welche zusätzlich zur Temperatursollwerteinstellung den Betriebsmodus des Innengeräts vorgibt. Es stehen vier Betriebsmodi zur Verfügung: Stopp, Heizen, Kühlen, Lüften. Die Master-Fernbedienung kann jederzeit neu konfiguriert werden.

Bei einem angeschlossenen Mehrzonensystem kann der Betriebsmodus nicht mehr an der MHI-Fernbedienung eingestellt werden. Die MHI-Fernbedienung wird lediglich im Zuge der Inbetriebnahme benötigt, um die externe statische Pressung des Innengerätes einzustellen und um im Servicefall die Fehlerdiagnose vorzunehmen.

Besondere Merkmale

• Individuelle Temperaturen: Die Temperatur jedes Raumes kann individuell auf die jeweiligen Bedürfnisse angepasst werden.
• Umweltfreundlich: Die Installation des Zonensystems erfordert deutlich weniger Kältemittel und trägt damit zum Erhalt der Ozonschicht bei.
• Ruhe: Das Innengerät ist in der Zwischendecke installiert, wodurch der Lärmeintrag in den Raum minimiert wird.
• Plug-and-Play: Es dauert ca. 30 Minuten, das Mehrzonensystem in ein bestehendes Kanalsystem zu integrieren. Auch die Neuinstallation ist problemlos möglich.
• Einsparungen: Durch kürzere Kältemittelleitungen und weniger Innengeräte sind erhebliche Einsparungen im Vergleich zur Ausstattung mit Einzelraumgeräten möglich.
• Benutzerfreundlich: Die intuitive Regelung ist benutzerfreundlich und einfach zu bedienen.

Zubehör

• Blueface-Kabelfernbedienung (schwarz/weiß)
• Think-Kabelfernbedienung (schwarz/weiß)
• Think-Funkfernbedienung (schwarz/weiß)
• Lite-Kabelthermostat (schwarz/weiß)
• Lite-Funkthermostat (schwarz/weiß)
• Supermaster-Zentralfernbedienung (weiß/grau)

 Normen, Richtlinien und Zertifikate

• Das Gerät ist CE zertifiziert.
• Das Gerät erfüllt die Anforderungen der aktuellen RoHS, EMV, NSR und RTTE-Richtlinien.
• Das Gerät wurde gemäß ISO 9001 und ISO 14001 produziert.
