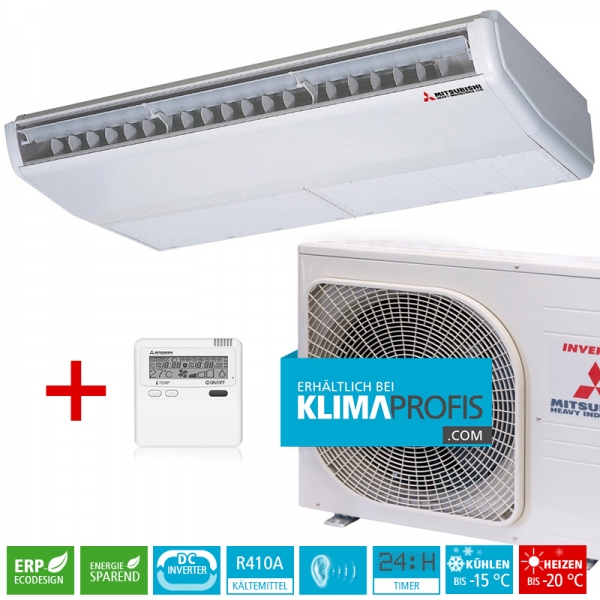

Mitsubishi Heavy FDE 40 VG Inverter Deckenunterbaugeräte-Set - 4,7 kW

Mitsubishi Heavy FDE 40 VG Inverter Deckenunterbaugeräte-Set - 4,7 kW
2.004,86 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5 Werktage

    Energieeffizienzklasse1:
    Gerätetyp: Kühlen und Heizen
    Kühlungsart: Luftkühlung
    Jährlicher Stromverbrauch2 (kWh): 217/1.069
    Kühlleistung3 max. (kW): 4,7
    SEER4 (W): 6,46
    Heizleistung5 max. (kW): 5,4
    SCOP6 (W): 3,93
    Schalldruckpegel7, Innengerät
    (Kühlen/Heizen), (dB(A)):
    38
    Schalldruckpegel7, Außengerät
    (Kühlen/Heizen), (dB(A)):
    50
    Kältemitteltyp/GWP8: R410A/2088
    Bestell-Nr.: KP4704
Die ideale Lösung für Einzelräume – S Monosplit-Raumklimageräte Mitsubishi Heavy - S-Serie... mehr

Die ideale Lösung für Einzelräume – S Monosplit-Raumklimageräte

Mitsubishi Heavy - S-Serie | Klima-Deckenunterbaugeräte Set FDE

Klimaanlage zum Kühlen und Heizen.

  • Energiesparender DC-Ventilator
  • Individuell einstellbare Pendellamelle
  • Flache Bauweise
  • Störmeldekontakt für externe Kondensatpumpe
  • inkl. Kabel-Fernbedienung RC-E5

Kompaktes Monosplit-Klimasystem mit leistungsregelnder DC-Inverter-Technologie zum Kühlen und Heizen bis -15°C Außentemperatur, bestehend aus:

  • Außengerät: Luft/Luft-Wärmepumpengerät mit Invertertechnologie für Split-Klima-Innengeräte als extrem kompakte anschlussfertige Kältemaschineneinheit mit geringem Gewicht für Außenaufstellung zum Kühlen und Heizen mit dem Hochleistungskältemittel R410A.
  • Innengerät: Das Innengerät ist ein anschluss- und betriebsbereites Klimagerät zum Kühlen und Heizen für die Unterdeckenmontage.

Geräteaufbau

Außengerät:
Das Gehäuse ist selbsttragend und besteht aus einem stabilen verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die Teile und Bleche sind mit Edelstahlschrauben verbunden. Ein leistungsgeregelter Verdichter passt seine Drehzahl der geforderten Leistung an. Der hocheffiziente und extrem leise laufende DC-Inverter-Kompressor ist auf Schwingungsdämpfern gelagert sowie vor Überhitzung und Taktung geschützt.

Der Kältekreislauf dieser Luft/Luft-Wärmepumpe besteht neben dem Verdichter u. a. aus folgenden Komponenten: Heißgasschalldämpfer, 4-Wege-Umschaltventil, speziell beschichteter Wärmetauscher (Clear Fin) aus Kupferrohr mit aufgepressten Aluminiumlamellen, elektronisches Expansionsventil, Sammler, Filter, Rückschlagventile, Absperrventile, Schraderventile sowie Temperaturfühler. Das Gerät ist werkseitig mit R410A vorgefüllt.

Innengerät:
Schwingungsgedämpft gelagerte, leise laufende 4-stufige Zentrifugalventilatoren mit Überhitzungsschutz saugen die Raumluft über regenerierbare Filter an der Geräteunterseite an. Der einseitige Austritt der konditionierten Luft erfolgt über einstellbare Luftleitlamellen mit motorgetriebener Deflektorautomatik  und sorgt für eine optimale Luftverteilung im Raum.  Eine definierte Fixierung des Louvers in einer beliebigen Stellung ist möglich. Für den Betrieb der Pendellamelle stehen wahlweise die Funktionen Auto, Memory oder Up/Down  zur Verfügung.

Steuerung und Regelung

Außengerät:
Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert.
Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Ein Winterbetrieb ist serienmäßig bis -15°C gewährleistet.

Die vollautomatische Mikroprozessor-Regelung arbeitet Anlagen optimierend und kommuniziert über Bus-Signale mit dem angeschlossenen Innengerät. Stromsensor, Noise Killer, Spark Killer. Ölrückführung und automatische Abtausteuerung sind gewährleistet.

Ein Silent-Mode-Betrieb kann über die Fernbedienung des Innengeräts zeitabhängig programmiert werden und sorgt für einen schallreduzierten Betrieb.

Das Außengerät kommuniziert über ein Bus-Signal mit dem angeschlossenen Innengerät. Die Spannungsversorgung erfolgt über das Außengerät. Eine Bus-Leitung gewährleistet die Kommunikation zwischen Innen- und Außengerät. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.

Innengerät:
Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Das Gerät verfügt über einen speziellen Betrieb zur Entfeuchtung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Die Hot-Start und Hot-Spurt-Funktion sorgen für eine rasche Aufheizung kalter Räume, nachdem das Klimagerät im Heizbetrieb gestartet wurde. Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit einer Kabelfernbedienungverfügbar.

Die Bedienung erfolgt mit einer Kabel- oder Infrarotfernbedienung, die über einen ON/OFF-Timer und einen Wochen-Timer verfügen. Der zur Steuerung mittels Infrarotfernbedienung erforderliche Infrarot-Empfänger ist bereits im Gerät integriert.Die Betriebsarten Kühlen/Entfeuchten/Heizen/Auto, Solltemperatur, Lüfterstufe und Lamellenpendel können programmiert werden. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden. Eine Sleep-Timer-Funktion schaltet das Gerät nach einer programmierten Laufzeit ab.Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen.

Besondere Merkmale

Außengerät:

  • Inverter gesteuert
  • automatische Abtaufunktion im Wärmepumpenbetrieb
  • geräuschreduzierter Betrieb möglich (Silent-Mode)
  • Kompressor Überhitzungsschutz
  • Überlastschutz für Kühl- und Heizbetrieb

Innengerät:

  • Optimale Luftverteilung durch Microcomputer-gesteuerte Luftausblaslamellen
  • Auswaschbare Filter
  • Wiedereinschaltung nach Spannungsausfall mit Kabelfernbedienung
  • Selbstdiagnosesystem
  • Schnellheizfunktion

Zubehör

  • Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar, z.B.:
    • Betriebs-/Alarmmeldung
    • Fern-Ein/Aus
    • CompTrol-Serie
  • Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
    • Superlink-Bus: SC-ADNA-E
  • Weiteres, optionales Zubehör über die Stulz GmbH erhältlich

Normen, Richtlinien und Zertifikate

  • Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
  • Das Gerät ist CE zertifiziert.
  • Das Gerät erfüllt die Anforderungen gemäß Wasserhaushaltsgesetz (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze).
  • Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
  • Das Gerät ist durch Eurovent zertifiziert.
  • Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.

Allgemeine Information:

Die Geräte der S-Serie sind die perfekte Lösung für die Klimatisierung von Einzelräumen. So können beispielsweise Boutiquen, Friseurläden und Privaträume wie Schlafzimmer und Wintergärten kostengünstig gekühlt und geheizt werden. Die Innengeräte sind auch bei der S-Serie flüsterleise. Verschiedene Filtersysteme sorgen für eine reine und geruchsfreie Luft. Die Außengeräte arbeiten ebenfalls sicher bis -15 °C Außentemperatur und sind mit der energieeffizienten Inverter- Technologie ausgestattet. Viele davon erreichen bereits heute die Anforderungen der Energieeffizienzklasse A++.





Weiterführende Links zu "Mitsubishi Heavy FDE 40 VG Inverter Deckenunterbaugeräte-Set - 4,7 kW"
Modell Innengerät FDE 40 VG Modell Außengerät SRC 40 ZSX-S... mehr
Modell Innengerät FDE 40 VG
Modell Außengerät SRC 40 ZSX-S
Kälteleistung (min.~max.) (kW) 4,0 (1,1~4,7)
Heizleistung (min.~max.) (kW) 4,5 (0,6~5,4)
Leistungsaufnahme Kühlen kW 1,02
Leistungsaufnahme Heizen kW 1,10
Wirkungsgrad
Kühlen EER 3,92
Heizen COP 4,09
Leistungsdaten gemäß Ökodesign-Richtlinie
Energieeffizienzklasse Kühlen/Heizen A++/A
Kühlen SEER/Heizen SCOP 6,46/3,93
Pdesignc@ 35 °C/Pdesignh@ -10 °C (kW) 4,0/3,0
Energiebedarf pro Jahr Kühlen/Heizen 217/1.069
Einsatzbereich
Außentemperatur Kühlbetrieb (°C) -15 bis +46
Außentemperatur Heizbetrieb (°C) -20 bis +24
Elektrische Daten und Anschlüsse
Spannungsversorgung (am Außengerät) (V/Ph/Hz) 230/1/50,N,PE
Betriebsstrom Kühlen/Heizen/Anlaufstrom (A) 4,8/5,1/5,0
Absicherung, träge (z. B. NEOZED) (A) 16
Kabel, Einspeisung, mind. (mm²) 3x1,5
Kabel zw. Außen-/Innengerät, mind. (mm²) 4x1,5
Bus-Leitung zw. Innenger./Fernbed., abgeschirmt, mind. (mm²) LiYCY 2x0,75
Kältemittel und Kältemittelleitungen
Leitungslänge Außen-/Innengerät, max. (m) 30
max. Höhenunterschied zw. AG und IG/allen IG (m) 20/20
Kältemittel/GWP/CO2-Äquivalent R410A/2088/1 kg R410A entspricht 2,088 t CO2
Kältemittelmenge (vorgefüllt) (kg) 1,5
Kältemittelvorfüllung für Leitungslänge bis (m) 15
Kältemittelnachfüllmenge pro m Flüssigkeitsltg. (kg) 0,02
Kältemitteleinspritzung im Außengerät, Exp.-Ventil+Kapillare
Kältemaschinenöl Typ/Ölinhalt (Typ/l) MA68/0,45
Flüssigkeitsleitung/Geräteanschluss (mm/Zoll) Ø 6/Ø 1/4“
Sauggasleitung/Geräteanschluss (mm/Zoll) Ø 12/Ø 1/2“
Wärmeisolierung, dampfdiffusionsdicht alle Leitungen
Technische Daten Außengerät
Ventilator (Stück) 1
Luftmenge, max. Kühlen/Heizen (m³/h) 2.160/1.980
Schalldruckpegel Kühlen / Heizen (gem. JIS) (dB(A)) 50/49
Schalldruckpegel Silent - Kühlen/Heizen (gem. JIS) (dB(A)) 42/43
Schallleistungspegel Kühlen/Heizen (dB(A)) 63/63
Abmessungen (HxBxT) (mm) 640x871x290
Gewicht Außengerät (kg) 45,0
Technische Daten Innengerät
Ventilator, Anzahl Stufen (Stück) 4
Luftmenge (ULo/Lo/Me/Hi) Kühlen (m³/h) 420/540/600/780
Luftmenge (ULo/Lo/Me/Hi) Heizen (m³/h) 420/540/600/780
Kaltluftstrom, Wurfweite (m) 7,5
Kondensatpumpe, Förderhöhe (ab Geräteunterkante) (mm) -
Kondensatleitung, Anschluss (mm) Ø 20
Kanalanschluss Saugseite (HxBxT) (mm) -
Kanalanschluss Druckseite (HxBxT) (mm) -
Frischluft-/Fortluftanschluss, perforiert (mm) -/-
Luftfilter, Long-Life-Filter (waschbar) JA
Schalldruckpegel ULo/Lo/Me/Hi (gem. JIS) Kühlen (dB(A)) 31/36/38/46
Schalldruckpegel ULo/Lo/Me/Hi (gem. JIS) Heizen (dB(A)) 31/36/38/46
Schallleistungspegel Kühlen/Heizen (Hi) (dB(A)) 60/60
Abmessung Gerät (HxBxT) (mm) 210x1.070x690
Gewicht Innengerät (kg) 28,0
Regelung
Kabel-/Touch-/Hotelfernbedienung RC-E5/RC-EX3/RCH-E3/RCN-E-E2
Fernbedienung inklusive -

Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten.
Detaillierte Informationen sind den technischen Handbüchern zu entnehmen. Bezugsdaten siehe letztes Kapitel. Technische Änderungen und Irrtümer vorbehalten.
1) Leitungslängen und Höhenunterschiede abhängig vom Außengerät, siehe Außengerät.

Schalldruckpegel beim Innengerät gemessen mittig in 1,5 m Entfernung unterhalb des Gerätes im Kühlbetrieb

Änderungen und Irrtümer vorbehalten.
