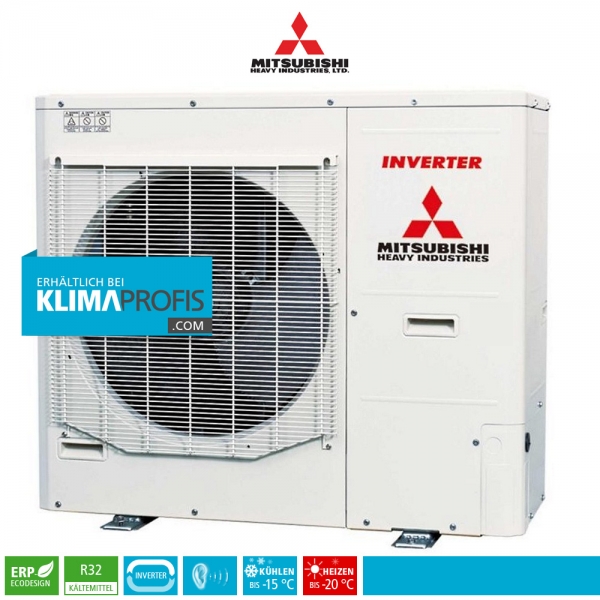

Mitsubishi Heavy FDC100VNA-W Simultan-Multisplit Außengerät - 11,2 kW
zzgl. MwSt. zzgl. Versandkosten
Lieferzeit ca. 14-20 Werktage
| Energieeffizienzklasse1: |  |
| Gerätetyp: | Kühlen und Heizen |
| Kühlungsart: | Luftkühlung |
| Jährlicher Stromverbrauch2 (kWh): | 491/2.590 |
| Kühlleistung3 max. (kW): | 11,2 |
| SEER4 (W): | 7,13 |
| Heizleistung5 max. (kW): | 12,5 |
| SCOP6 (W): | 4,60 |
| Schalldruckpegel7, Außengerät (Kühlen/Heizen), (dB(A)): | 44/44 |
| Kältemitteltyp/GWP8: | R32/675 |
| Bestell-Nr.: | KP4758 |
FDS-Serie | FDC Außengerät VNA-W
Luft/Luft-Wärmepumpengerät mit Invertertechnik für bis zu 3 Split-Klima-Innengeräte im Simultan-Betrieb anschlussfertige Kältemaschineneinheit für Außenaufstellung zum Kühlen und Heizen.
Geräteaufbau
Das Gehäuse ist selbsttragend und besteht aus einem verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die „Blue-Fin“-Beschichtung des Wärmetauschers bewirkt einen Schutz vor Korrosion. Ein leistungsgeregelter Scroll-Verdichter passt seine Drehzahl der geforderten Leistung an. Der DC-Inverter-Kompressor ist mit einer Ölwannenheizung ausgestattet, auf Schwingungsdämpfern gelagert und vor Überhitzung und Taktung geschützt.
Der Kältekreislauf besteht neben dem Verdichter u. a. aus folgenden Komponenten: Heißgasschalldämpfer, Ölabscheider, 4-Wege-Umschaltventil, optimierter großflächiger Wärmetauscher, elektronische Expansionsventile, Sammler, Flüssigkeitsabscheider, Absperrventile und Schraderventile Hochdruckschalter, Niederdrucksensor, Temperaturfühler. Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur.
Steuerung und Regelung
Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb.
Die vollautomatische Mikroprozessor-Regelung betreibt Anlagen optimierend und kommuniziert über Bus-Signale mit den angeschlossenen Innengeräten. Stromsensor, Noise Killer, Spark Killer, autom. Ölrückführung und Abtausteuerung sowie verschiedenfarbige LED zur Anzeige der Betriebszustände und zur Diagnose sorgen für einen sicheren Betrieb.
Der Test-Betrieb prüft die einwandfreie Funktion der Anlage im Kühl- oder Heizbetrieb. Der Pump-Down-Betrieb ist aktvierbar. Ein Silent-Betrieb sorgt für einen schall-reduzierten Betrieb. Die Spannungsversorgung erfolgt über das Außengerät. Die elektrische Verbindung zwischen Außen- und Innengerät ist 4-adrig.
Besondere Merkmale
- Energieeffiziente, extrem kompakte Außengeräte
- Die Stellfläche eines Außengeräts beträgt weniger als 0,4m²
- Geräuschreduzierter Betrieb möglich (Silent-Mode)
- Modelabhängig für bis zu 4 Innengeräte als Simultan-Multisplit
Zubehör
- Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar.
- Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
- Betriebs-/Alarmmeldung, Fern-Ein/Aus: SC-BIKN-E und CompTrol-Produkte
- Superlink-Bus: SC-ADNA-E und SC-BIKN-E
- CompTrol-Serie: SC-BIKN-E
- Kabel-Fernbedienung: SC-BIKN-E
- Weiteres, optionales Zubehör erhältlich
Normen, Richtlinien und Zertifikate
- Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
- Das Gerät ist CE zertifiziert.
- Das Gerät erfüllt die Anforderungen gemäß Wasserhaushaltsgesetz (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze).
- Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
- Das Gerät ist durch Eurovent zertifiziert.
- Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.
| Modell Außengerät | FDC100VNA-W |
| Kälteleistung (min.~max.) (kW) | 10,0 (4,0~ 11,2) |
| Heizleistung (min.~max.) (kW) | 11,2 (4,0~ 12,5) |
| Technische Daten Außengerät | |
| Anzahl Innengeräte, min./max. (Stück) | 1/2 |
| kombinierbare Innengeräte (Modellgröße) | 50 / 100 |
| Heizleistung verfügbar bei -15 °C (kW) | 7,2 |
| Wirkungsgrad | |
| Kühlen EER | 3,31 |
| Heizen COP | 3,88 |
| Leistungsdaten gemäß Ecodesign-Richtlinie | |
| für Innengerätekombination | 2x FDT50VG |
| Energieefizienzklasse Kühlen/Heizen | A++/A++ |
| Kühlen SEER/Heizen SCOP | 7,13/4,60 |
| Pdesignc@ 35 °C/Pdesignh@ -10 °C (kW) | 10,0/8,5 |
| Energiebedarf pro Jahr Kühlen/Heizen (kWh) | 491/2590 |
| Einsatzbereich | |
| Außentemperatur Kühlbetrieb (°C) | -15 bis +50 |
| Außentemperatur Heizbetrieb (°C) | -20 bis +20 |
| Elektrische Daten | |
| Spannungsversorgung (am Außengerät) (V/Ph/Hz) | 230/1/50,N,PE |
| Leistungsaufnahme Kühlen (min.~max.) (kW) | 3,02 |
| Leistungsaufnahme Heizen (min.~max.) (kW) | 2,89 |
| Betriebsstrom Kühlen/Heizen/Anlaufstrom (A) | 13,0/12,4/5,0 |
| Absicherung, träge (z. B. NEOZED) (A) | 25 |
| Kabel, Einspeisung, mind. (mm²) | 3x4,0 |
| Kabel zw. Außen-/Innengerät, mind. (mm²) | 4x1,5 |
| Kältemittelleitungen, Kältemittel, Kältemaschinenöl | |
| Flüssigkeitsleitung/Geräteanschluss (mm/Zoll) | Ø 10/Ø 3/8“ |
| Sauggasleitung/Geräteanschluss (mm/Zoll) | Ø 16/Ø 5/8“ |
| Wärmeisolierung, dampfdiffusionsdicht | alle Leitungen |
| Leitungslänge Außen-/Innengerät, max. (m) | 50 |
| Höhendifferenz, Außengerät höher/tiefer, max. (m) | 50/15 |
| Kältemittel/GWP/CO2-Äquivalent | R32/675/1 kg R32 entspricht 0,675 t CO2 |
| Kältemittelmenge (vorgefüllt) (kg) | 3,3 |
| Kältemittelvorfüllung für Leitungslänge bis (m) | 30 |
| Kältemittelnachfüllmenge pro m Flüssigkeitsltg. (kg) | 0,054 |
| Kältemitteleinspritzung | EEV im Außengerät |
| Kältemaschinenöl Typ/Ölinhalt (Typ/l) | M-MB75/0,9 |
| Regelung, Ventilator, Abmaße, Gewichte | |
| Selbstdiagnosesystem | JA |
| Ventilator (Stück) | 1 |
| Luftmenge, max. Kühlen/Heizen (m³/h) | 4.500/4.380 |
| Externe statische Pressung, Standard/max. (Pa) | - |
| Schalldruckpegel Kühlen/Heizen (gem. JIS) (dB(A)) | 54/55 |
| Schalldruckpegel Silent - Kühlen/Heizen (gem. JIS) (dB(A)) | 44/44 |
| Schallleistungspegel Kühlen/Heizen (gem. JIS) (dB(A)) | 69/70 |
| Abmessungen (HxBxT) (mm) | 845x970x370 |
| Gewicht Außengerät (kg) | 77,0 |
| Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Änderungen und Irrtümer vorbehalten. | |
