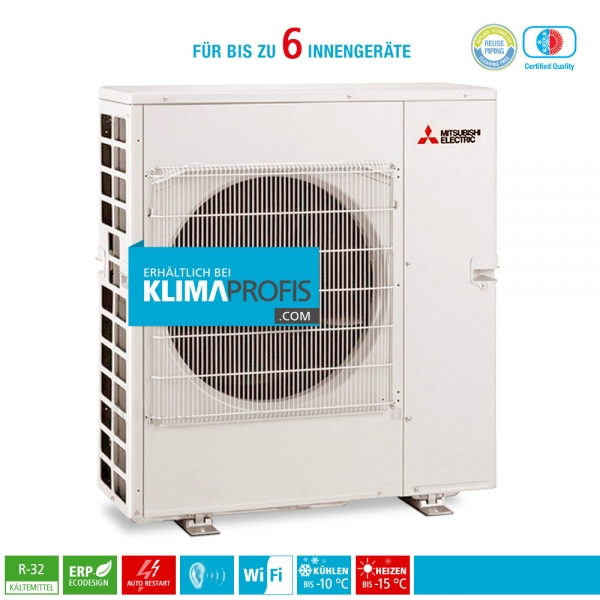

Mitsubishi Electric MXZ-6F122VF R32 Multisplit Inverter Außengerät 13,5 kW für 6 Innengeräte
zzgl. MwSt. zzgl. Versandkosten
Lieferzeit ca. 14 Werktage
| Gerätetyp: | Kühlen und Heizen |
| Kühlungsart: | Luftkühlung |
| Jährlicher Stromverbrauch2 (kWh): | 1830/1655 |
| Kühlleistung3 max. (kW): | 13,5 |
| SEER4 (W): | 7,65 |
| Heizleistung5 max. (kW): | 16,5 |
| SCOP6 (W): | 4,65 |
| Schalldruckpegel7, Außengerät (Kühlen/Heizen), (dB(A)): | 49/50 |
| Kältemitteltyp/GWP8: | R32/675 |
| Bestell-Nr.: | KP5717 |
Mitsubishi Electric Multi Split Außeneinheit mit Wärmepumpe
für 2 bis 6 Innengeräte zum Kühlen und Heizen
Inverter
- Das Außengerät ist mit der energiesparenden Invertertechnologie ausgestattet.
Replace-Technologie
- Das Inverter-Außengerät ist standardmäßig mit der Replace- Technologie ausgerüstet, die ein einfaches Wiederverwenden von bestehenden R22- und R407C-Rohrleitungen ermöglicht.*
* Hinweise zur Kompatibilität der vorhandenen Rohrleitungsquerschnitte mit den neuen Geräten finden Sie in unseren M-Serie-Planungsunterlagen.
Qualitätssiegel für Split-Geräte
- Das Split-Kimagerät hat das Qualitätssiegel Raumklimageräte des Fachverbandes Gebäude-Klima e. V. (FGK) erhalten.
Winterregelung
- Mit der integrierten Winterregelung ist ein Kühlbetrieb auch bei tiefen Au.entemperaturen m.glich. Die Drehzahl des Außengerätelüfters wird automatisch reduziert, um den Kondensationsdruck stabil zu halten. Wenn das Außengerät starkem Wind ausgesetzt ist, ist ein als Zubehör erhältliches Windschutzblech erforderlich.
Wärmepumpenbetrieb
- Mit der Wärmepumpenfunktion lassen sich die Räume energiesparend beheizen. Hohe Wirkungsgrade auch bei tiefen Temperaturen sorgen für einen geringen Energieverbrauch. In vielen Fällen können konventionelle Heizsysteme durch Wärmepumpen ersetzt werden.
Wiedereinschaltung nach Spannungsausfall
- Die Geräte starten bei Wiedereinschalten der Spannung automatisch mit der letzten gewählten Einstellung. Dadurch wird eine hohe Betriebssicherheit gewährleistet.
NEU! Das Gerät kann um einen WiFi-Adapter ergänzt werden und über die Steuerungssoftware MELCloud per Smartphone, Tablet oder Computer fernbedient werden.
Technische Details:
Gehäuse
Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen Polyester-Einbrennlackierung und innenliegender Schalldämmung. Großflächige abnehmbare Verkleidungselemente.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt. L- förmig mit Unterkühler zur Leistungserhöhung angeordnet.
Ventilator
direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt über temperaturgeführte Kondensatordruckregelung, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.
Verdichter
Invertergeregelter Rollkolbenverdichter mit variabler Drehzahl, auf Schwingungsdämpfern montiert, leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überstrom und thermische Überlastung, mit Schalldämmung ausgestattet. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.
Kältekreislauf
mit Filter, Sammler, 4-Wege-Ventil für Kühlen oder Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Elektronische Expansionsventile je Innengerät im Außengerät. Bördelanschluss mit Überwurfmuttern. Der Kältekreislauf ist druckgeprüft, leckgetestet, getrocknet, evakuiert und mit der Kältemaschinenölfüllung (HABÖL)versehen.
Steuerung
komplett mit Last- und Steuerorganen nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Steuerung bzw. Netzeinspeisung versehen. Eine Steuerplatine schaltet und überwacht alle Funktionen. Inverter zur Drehzahlregelung des Verdichters. Verflüssigungsdruckregelung im Kühlbetrieb bis -10°C Außentemperatur (bei Temperaturen unterhalb -10°C schaltet sich der Verdichter ab) Zwei LED´s zeigen alle auftretenden Fehlermeldungen der angeschlossenen Innengeräte sowie des Außengerätes an. Der Letzte Fehler wird gespeichert und kann in der Fehlerhistorie angezeigt werden.
Replace Funktion
Die Inverter Außengeräte verfügen über eine Replace Funktion mit der es möglich ist beim Austausch alter Innen- und Außengeräte gegen Mitsubishi Electric Inverter Geräte die alten Rohrleitungen wiederzuverwenden.
Zusatz
Konform mit ErP-Richtlinie Lot 10 (EU-Verordnung Nr. 206/2012), gefertigt in ISO9001 zertifizierten Werken, CE-Prüfzeichen, Probelauf unter Betriebsbedingungen im Werk
Die Multi-Split-Systeme arbeiten entweder im Kühl- oder Heizbetrieb.
Technische Änderungen und Irrtümer vorbehalten.
| Modell | MXZ-6F122VF | |
| Anschließbare Innengeräte (Anzahl) | 2-6 | |
| Kälteleistung (min. - max.) (kW) | 12,2 (3,5 – 13,5) | |
| Leistungsaufnahme (kW) | 3,66 | |
| SEER | 7,65 | |
| Energieeffizienzklasse | -- | |
| Einsatzbereich (°C) | –10 / +46 | |
| Heizleistung (min. - max.) (kW) | 14,0 (3,5 – 16,5) | |
| Leistungsaufnahme (kW)) | 3,31 | |
| SCOP | 4,65 | |
| Energieeffizienzklasse | -- | |
| Einsatzbereich (°C) | –15 / +24 | |
| Luftvolumensrom (m3/h) | 4194 | |
| Schalldruckpegel (Kühlen / Heizen dB(A)) | 55 / 57 | |
| Abmessungen (B x T x H, mm) | 950 / 330 / 1.048 | |
| Nettogewicht (kg) | 87 | |
| Gesamtleitungslänge (m)* | 80 / 25* | |
| Max. Höhendifferenz (m) | 15 | |
| Kältemitteltyp/ GWP | R32 / 675 | |
| Kältemittelvorfüllung für (m) | 80 | |
| Nachfüllmenge Kältemittel (g/m) | -- | |
| Kältetechnische Anschlüsse Ø (mm) | Flüssigkeitsleitung | 6 x 6 |
| Gasleitung | 1 x 12 / 5 x 10 | |
| Spannungsversorgung (V, Phase, Hz) | 220-240, 1, 50 | |
| Empfohlener Leistungsquerschnitt - Zuleitung Außengerät (mm2) | 3 x 4 | |
| Empfohlener Leistungsquerschnitt - Innengerät - Außengerät (mm2) | 4 x 1,5 | |
| Empf. Sicherungsgröße (A) | 32 | |
| * pro angeschlossenem Innengerät | ||
Änderungen und Irrtümer vorbehalten. | ||
